DIJET EXM/MEX tasojen ja nurkkien jyrsintään
Ø50-63mm / Ø32-42mm / 6-särmäinen pala
Kuvaus
DIJET EXM/MEX-SM (Shoulder mill) jyrsimet tasojen ja nurkkien jyrsintään yhdellä ja samalla teräpalalla. Dijet teräainelaadut JC8050 sekä JC8118 tarjoavat teräksille, valuraudoille sekä ruostumattomille teräksille, pitkää kulumisenkestoa, turvallista koneistamista sekä edullisia jyrsintäkustannuksia.
Saatavana otsajyrsintuurna versioina EXM Ø50-63mm ja ruuviliitos versioina MEX Ø32-42mm.
Kaksipuoleinen (6-teräsärmää) paksu ja vahva teräpala WNMU070620ZER-PM pienentää koneistuskustannuksia ja mahdollistaa erittäin tehokkaan sekä varman jyrsinnän.
Teräainelaadut:
JC8118 teräkset 30–52HRC ,valuraudat sekä Duplex-teräkset
JC8050 Teräkset 200-270HB sekä austeniittiset ruostumattomat teräkset
Tekniset tiedot

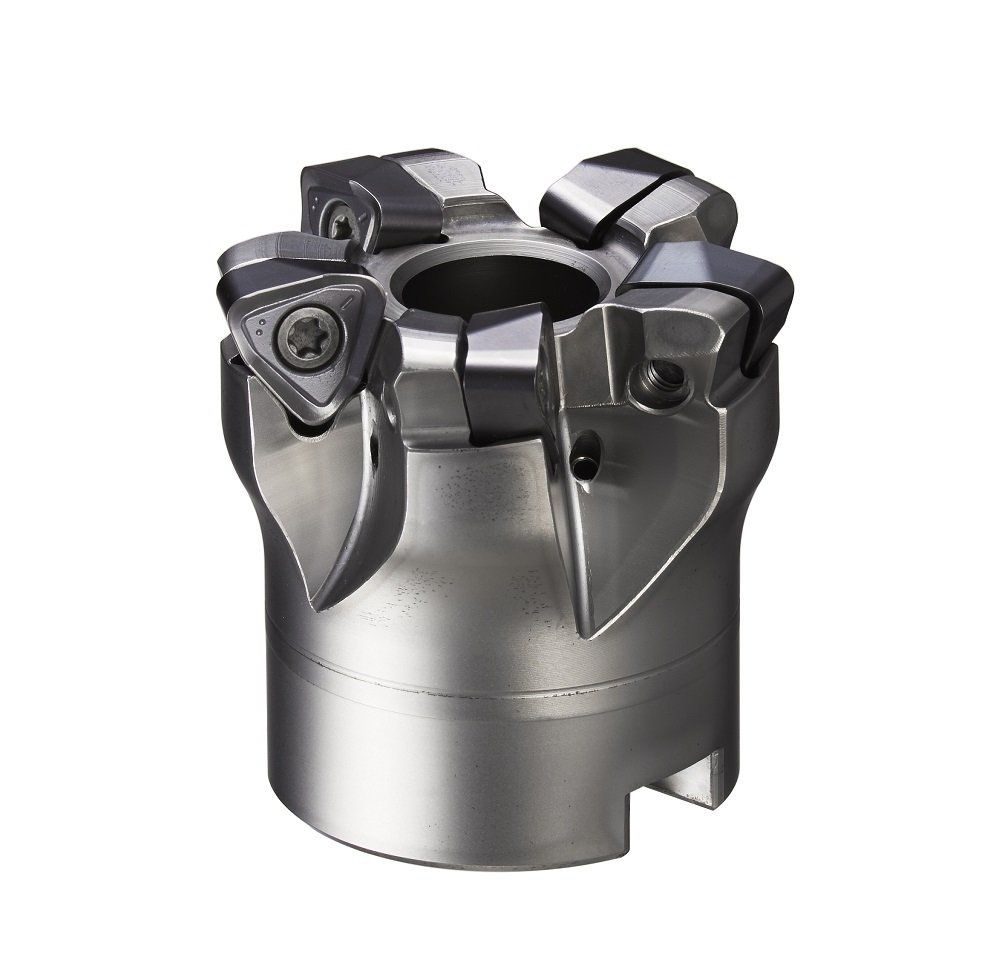

| DIJET EXM-SM | |||||||||
| Tilauskoodi | Teräpalojen lukumäärä | Mitoitus (mm) | |||||||
| Ø Dc | Ø Db | Lf | Ø d | Ø d1 | a | b | ℓ | ||
| EXM-5050R-SM-22 | 5 | 50 | 40 | 50 | 22 | 16,5 | 10,4 | 6,3 | 20 |
| EXM-5052R-SM-22 | 5 | 52 | 40 | 50 | 22 | 16,5 | 10,4 | 6,3 | 20 |
| EXM-6063R-SM-22 | 6 | 63 | 48 | 50 | 22 | 17 | 10,4 | 6,3 | 20 |

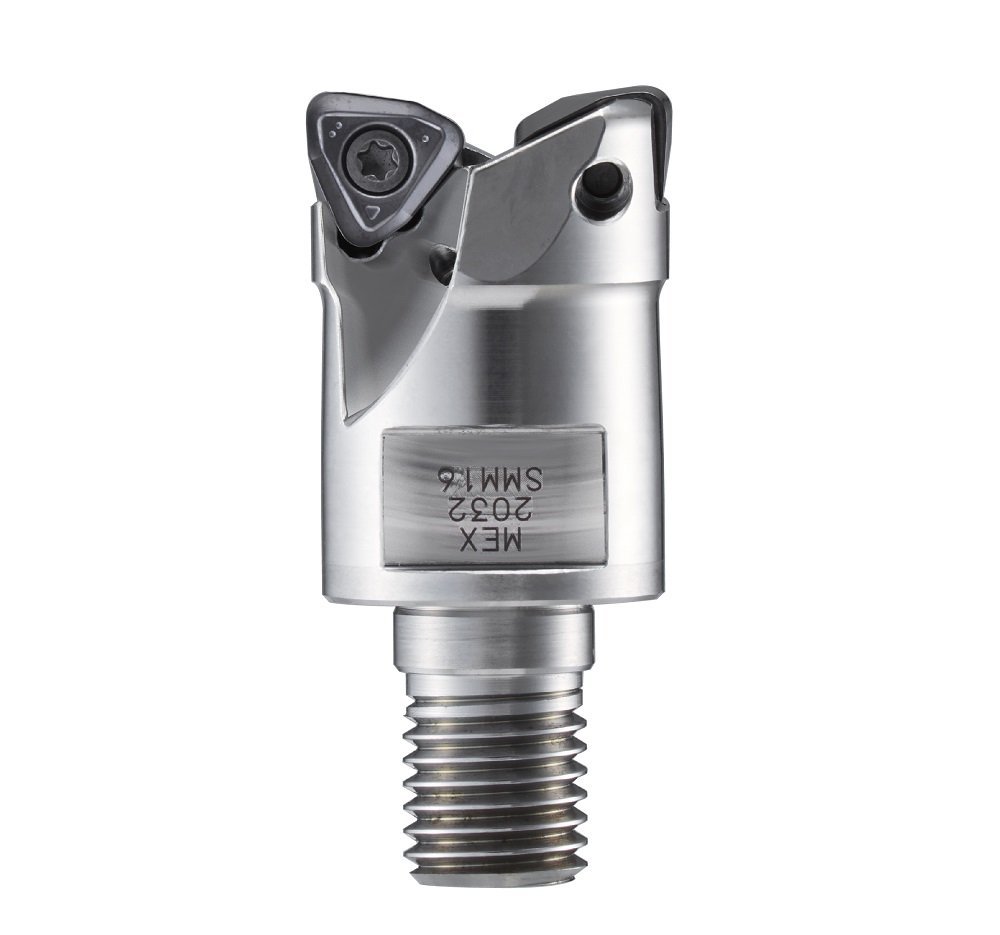

| DIJET MEX-SM | |||||||||
| Tilauskoodi | Teräpalojen lukumäärä | Mitoitus (mm) | |||||||
| Ø Dc | Ø Db | Lf | MD | C | W | ||||
| MEX-2032-SM-M16 | 2 | 32 | 29 | 43 | M16 | 12 | 22 | ||
| MEX-3035-SM-M16 | 3 | 35 | 29 | 43 | M16 | 12 | 22 | ||
| MEX-4040-SM-M16 | 4 | 40 | 32 | 43 | M16 | 14 | 26 | ||
| MEX-4042-SM-M16 | 4 | 42 | 32 | 43 | M16 | 14 | 26 | ||

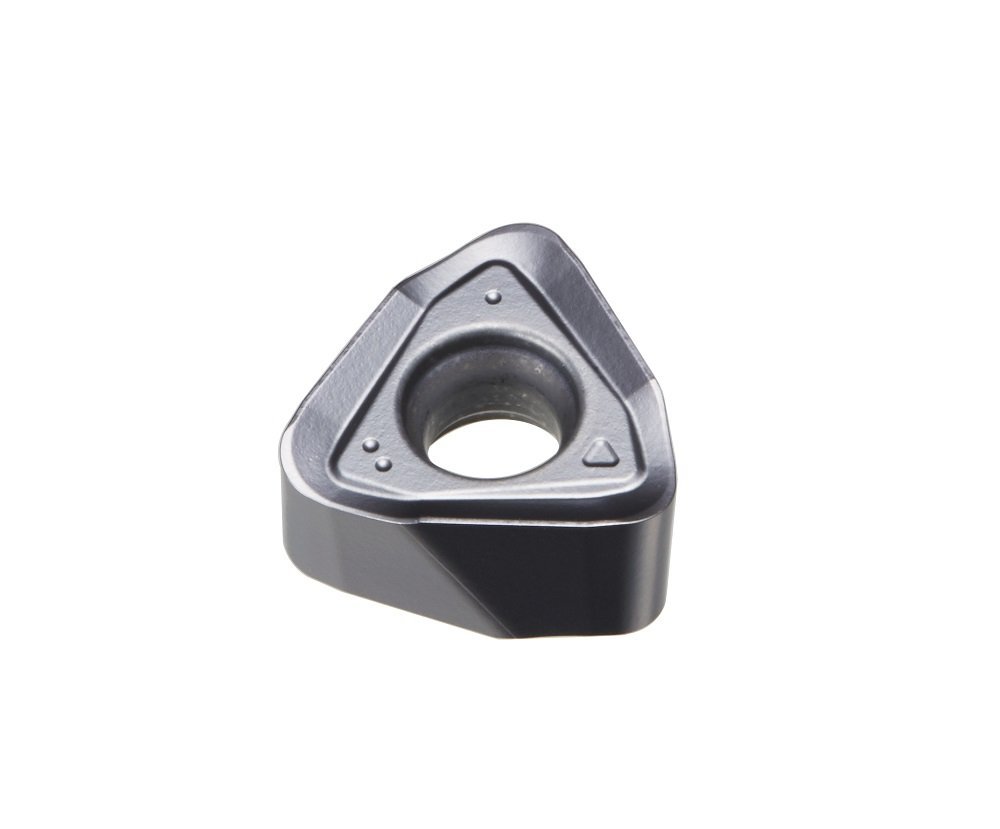

Teräpala
| Tilauskoodi | Toleranssi | PVD pinnoitettu | Mitoitus (mm) | ||||
| JC8050 | JC8118 | A | B | T | rε | ||
| WNMU070620ZER-PM | M | X | X | 8,5 | 2 | 6,4 | 2 |
