Mastermill 70SQ -magneettikiinnitin jyrsintään ja poraukseen
Jos etsit monipuolista magneettikiinnitintä keskikokoisten ja suurten työkappaleiden raskaaseen jyrsintään ja poraukseen, Mastermill 70SQ on erinomainen vaihtoehto.
Perusmalliston Mastermill SQ -sarjaan verrattuna suuremmat 70 × 70 mm:n magneettinavat tarjoavat paremman suorituskyvyn. Yhdessä napajatkeiden kanssa ne mahdollistavat epätasaisten työkappaleiden tehokkaan kiinnityksen sekä työkappaleen viideltä sivulta työstämisen yhdellä kiinnityksellä.
Optimaalisen pitovoiman saavuttamiseksi työkappaleen suositeltu vähimmäispaksuus on 17 mm. Ylälevyn teräksen ja ruostumattoman teräksen yhdistelmän ansiosta tämän sarjan magneettikiinnittimet soveltuvat kuivatyöstöön ja MQL-minimivoiteluun.
Edut
Sandwich-rakenne – magneetin ylälevy takaa rakenteen täydellisen vesitiiviyden ja pitkän käyttöiän.
Mahdollistaa työkappaleen viideltä sivulta työstämisen, läpiporauksen sekä epätasaisten työkappaleiden koneistuksen.
Vastepalat voidaan siirtää vapaasti haluttuun asentoon kiinnittimen eri sivuille.
Kiinnitysura koko kehän ympäri helpottaa magneettikiinnittimen kiinnittämistä koneen pöytään.
Mahdollisuus tehdä läpimenevät kiinnitysreiät lisäkiinnitystä varten.
6 metrin panssaroitu virtakaapeli.
Mahdollisuus yhdistää useita magneetteja samaan ohjausyksikköön.
Saatavana myös asiakaskohtaisilla mitoilla.
Käyttökohteet

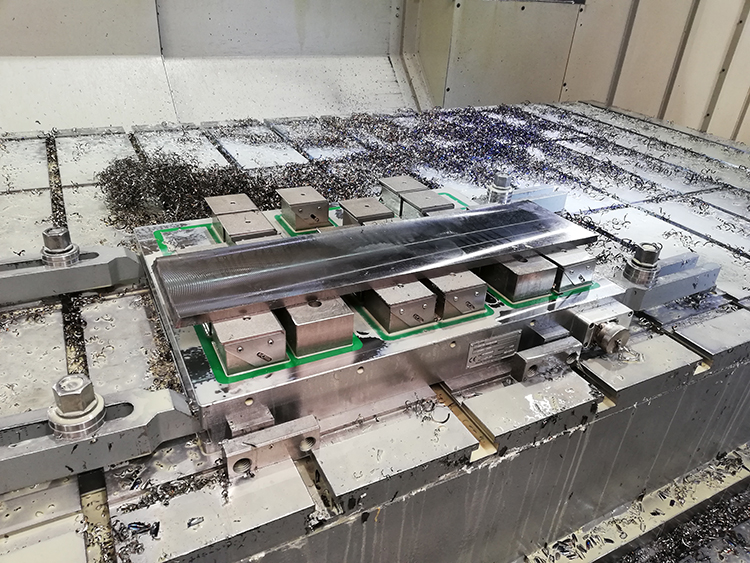

Epäsäännöllisten työkappaleiden koneistus jopa viideltä sivulta

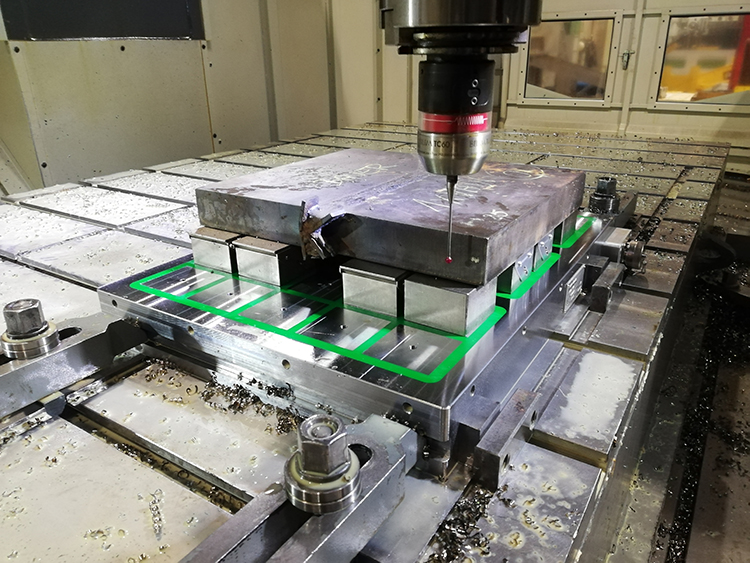

Eri kokoisten työkappaleiden kiinnitys jyrsinnän aikana

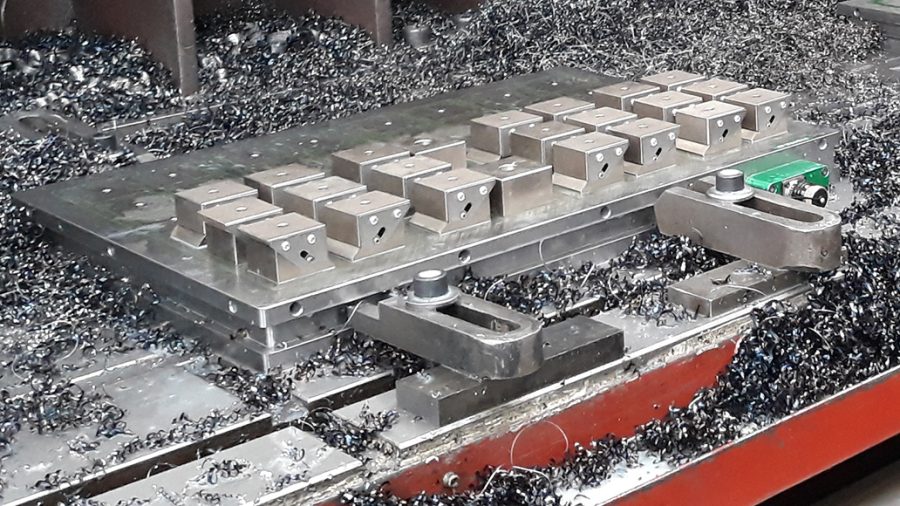

Suurten kappaleiden, valukappaleiden, harkkojen, rakenteiden ja muiden vastaavien työkappaleiden kiinnitys
Suurten työkappaleiden karkea hionta

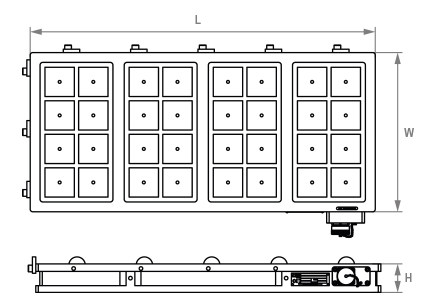

Tekniset tiedot
Käyttötarkoitus: Jyrsintä
Tekniikka: Sähkökestomagneetti
Pitovoima: 170 N/cm²
Työkappaleen vähimmäiskoko: 150 × 150 × 17 mm
Navat: Neliönmuotoiset – teräksen ja ruostumattoman teräksen yhdistelmä takaa hyvän kulutuskestävyyden ja pitkän käyttöiän
